Nous avons une table de mixage yamaha im8-24.

Une table de mixage est un objet technique qui permet de mélanger les sons de différentes sources sonores.

Exemple, mélanger le son provennant d'un micro à celui provenant d'un lecteur CD.

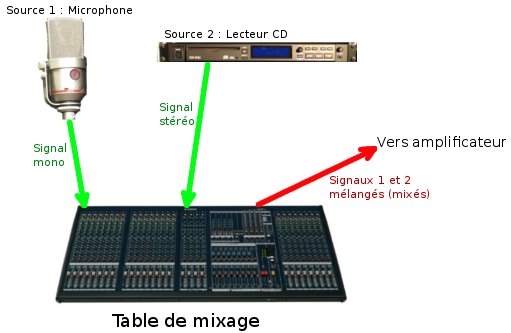

Schéma fonctionnel simplifié de la table de mixage :

Caractéristiques principales de L'IM8-24 :

L'IM8 est une table de mixage analogique professionnelle destinée à la scène.

Elle dispose notamment de :

24 entrées mono (destinées à recevoir les signaux électriques sortant de microphones ou d'instruments)

4 entrées stéréo (destinées à recevoir les signaux électriques stéréo sortants de lecteurs CD ou autres)

Une sortie stéreo et une sortie  mono destinées à la diffusion façade (pour le public)

8 sorties "aux" ou auxiliaires destinées aux retours ou à l'enregistrement par exemple, qui permettent chacune un mixage différent des pistes d'entrées.

4 sorties matrix qui permettent aussi des mixages séparés mais réalisés à partir de groupes d'entrées.

Une entrée/sortie USB qui permet de l'utiliser en carte son.

Le manuel d'utilisation est disponible ici, et les détails pour notre utilisation en TP dans cet article.
